5G頻段高，室外覆蓋室內難度更大，現有無源室分不支持2*2 MIMO，浪費設備資源。針對現網現有室分不支持2*2 MIMO的情況，對單通道無源室分系統進行移頻改造，在移頻系統近端機將一路5G頻段信號透傳，另一路移頻到500-660MHz頻段再與2/3/4G及另一路合路后通過無源室分系統傳輸，移頻那一路在移頻系統遠端機恢復至2.6GHz頻段信號，支持5G 2*2 MIMO覆蓋的室分方案。
系統架構
近端單元/接入單元
合路單元

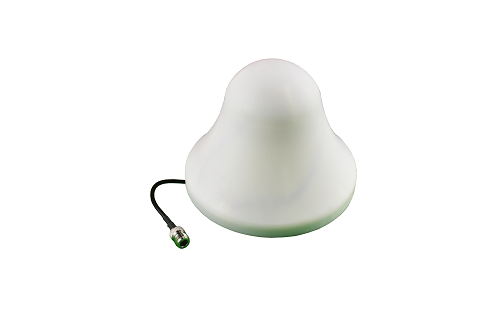

遠端覆蓋單元
射頻指標
2.6G技術指標
項目 | 指標要求 | |||||||||||||
有源支路頻率范圍 | 2515～2675MHz | |||||||||||||
有源支路最大輸出功率 | 下行：+20dBm ±1dB 上行：-40dBm ±1dB | |||||||||||||
有源支路增益調節范圍 | 下行：0～20dB 步進1dB 上行：0～20dB 步進1dB | |||||||||||||
有源支路帶內波動 | 下行<3dB 上行<3dB | |||||||||||||
MIMO功率自動平衡 | 監控兩路5G-NR信號的下行發射功率并使其自動平衡，當直通路NR信號功率發生變化時，移頻路可自動做出功率調整，實現MIMO功率的平衡，兩路功率幅度差在3dB以內。 | 無源輸入功率 | -13dBm | -18dBm | -23dBm | |||||||||
無源輸出功率 | 實際值 | 實際值 | 實際值 | |||||||||||
有源輸入功率 | 7dBm | 7dBm | 7dBm | |||||||||||
有源輸出功率 | 實際值 | 實際值 | 實際值 | |||||||||||
功率幅度差 | ≤3dB | ≤3dB | ≤3dB | |||||||||||
有源支路系統上行噪聲系數 | ≤5dB（近端設備與遠端設備直連） | |||||||||||||
有源支路系統上行底噪抬升 | 鏈路衰減20dB以上時：≤1dB | |||||||||||||
有源支路時延 | ≤100ns | |||||||||||||
有源支路ACLR | ≤-45dBc @20dBm | |||||||||||||
有源支路EVM | EVM≤3.5% @256QAM EVM≤5% @64QAM | |||||||||||||
有源支路頻率誤差 | ≤±0.01ppm | |||||||||||||
有源（無源）支路雜散發射 | 9KHz～150KHz | ≤-36dBm@1KHz | ||||||||||||
150KHz～30MHz | ≤-36dBm@10KHz | |||||||||||||
30MHz～1GHz | ≤-36dBm@100KHz | |||||||||||||
1GHz～12.75GHz | ≤-30dBm@1MHz | |||||||||||||
有源支路頻譜模板 | 0.05～5.05MHz@100KHz或0MHz ￡Df < 5MHz | ≤-7-(7/5)（⊿f/MHz-0.05)dBm | ||||||||||||
5.05～10.05MHz@100KHz或5MHz￡Df< min(10MHz，Dfmax) | ≤-14dBm | |||||||||||||
10.05～fmax@1MHz或10MHz ￡Df ￡Dfmax | ≤-15dBm | |||||||||||||
有源（無源）支路特殊頻帶內雜散 | 880-915MHz/100 kHz ≤-61dBm | |||||||||||||
930 960 MHz/100 kHz ≤-57dBm | ||||||||||||||
1710-1785 MHz/100 kHz ≤-61dBm | ||||||||||||||
1805 1880 MHz/100 kHz ≤-47dBm | ||||||||||||||
1880–1920MHz/1MHz ≤-52dBm | ||||||||||||||
1920-1980 MHz/1MHz ≤-49dBm | ||||||||||||||
2010-2025 MHz/1MHz ≤-52dBm | ||||||||||||||
2300-2400 MHz/1MHz ≤-49dBm | ||||||||||||||
2900–3000 MHz/1MHz ≤-52dBm | ||||||||||||||
有源支路上行阻塞 （干擾信號類型：CW） | 干擾信號頻段 | 干擾信號電平 | 增益變化 | EVM惡化 | ||||||||||
806MHz<f<835MHz | -13dBm | ≤6dB | ≤3% | |||||||||||
851MHz<f<880MHz | -13dBm | ≤6dB | ≤3% | |||||||||||
885MHz<f<915MHz | -13dBm | ≤6dB | ≤3% | |||||||||||
930MHz<f<960MHz | -13dBm | ≤6dB | ≤3% | |||||||||||
1710MHz<f<1785MHz | -13dBm | ≤6dB | ≤3% | |||||||||||
1805MHz<f<1850MHz | -13dBm | ≤6dB | ≤3% | |||||||||||
1850MHz<f<1880MHz | -13dBm | ≤6dB | ≤3% | |||||||||||
1880MHz<f<1920MHz | -13dBm | ≤6dB | ≤3% | |||||||||||
2010MHz<f<2025MHz | -13dBm | ≤6dB | ≤3% | |||||||||||
2110MHz<f<2170MHz | -13dBm | ≤6dB | ≤3% | |||||||||||
2320MHz<f<2370MHz | -13dBm | ≤6dB | ≤3% | |||||||||||
3300MHz<f<3600MHz | -13dBm | ≤6dB | ≤3% | |||||||||||
TDD同步測試 | 下行EVM與上行EVM同時滿足 | ≤5% @64QAM | ||||||||||||
有源支路端口駐波比 | 輸入駐波比 | ≤1.8 | ||||||||||||
輸出駐波比 | ≤1.8 | |||||||||||||
無源支路插損 | 890-960MHz | 1710-1885MHz | 1880-1920MHz | 2010-2025 MHz | 2320-2370MHz | 2515-2675MHz | ||||||||
≤3.0dB | ≤3.0dB | ≤3.0dB | ≤3.0dB | ≤3.0dB | ≤3.0dB | |||||||||
無源支路下行帶內波動 | 890-960MHz | 1710-1885MHz | 1880-1920MHz | 2010-2025MHz | 2320-2370MHz | 2515-2675MHz | ||||||||
≤2dB | ≤2dB | ≤2dB | ≤2dB | ≤2dB | ≤2dB | |||||||||
無源支路上行帶內波動 | 890-960MHz | 1710-1885MHz | 1880-1920MHz | 2010-2025MHz | 2320-2370MHz | 2515-2675MHz | ||||||||
≤2dB | ≤2dB | ≤2dB | ≤2dB | ≤2dB | ≤2dB | |||||||||
無源支路端口駐波比 | 輸入駐波比 | ≤1.8 | ||||||||||||
輸出駐波比 | ≤1.8 | |||||||||||||
整機功耗 | 近端設備：≤15W（不攜帶遠端設備） 遠端設備：≤5W （下行輸出功率為20dBm時） | |||||||||||||
上下行下行均值吞吐量 | 上下行吞吐量相對改造前能夠?qū)崿F(xiàn)2路MIMO效果 | |||||||||||||
3.5G技術指標
項目 | 指標要求 | ||||||||||
NR頻率范圍 | 3400MHz-3600MHz | ||||||||||
移頻頻率范圍 | 500MHz-700MHz | ||||||||||
下行最大輸出功率 | +20dBm±1dB | ||||||||||
NR直通路增益調節范圍 | -10dB至+20dB | ||||||||||
★NR帶內波動 | ≤3dB@3400MHz-3500MHz ≤3dB@3500MHz-3600MHz | ||||||||||
NR直通路功率動態補償測試 | 遠端設備可對NR信號（直通路）輸出功率實時檢測，并可對NR信號（直通路）進行功率動態補償至20dBm±1dB。 | NR直通輸入功率 | 0dBm | 10dBm | 30dBm | ||||||
NR直通輸出功率 | 20dBm±1dB | 20dBm±1dB | 20dBm±1dB | ||||||||
MIMO功率自動平衡測試 | 監控兩路5G-NR信號的下行發射功率并使其自動平衡，當NR直通信號功率發生變化時，NR移頻路可自動做出功率調整，實現MIMO功率的平衡，兩路功率幅度差在3dB以內。 | NR直通輸出功率 | 20dBm | 15dBm | 10dBm | ||||||
NR移頻輸入功率 | 7dBm | 7dBm | 7dBm | ||||||||
NR移頻輸出功率 | 20dBm±3dB | 15dBm±3dB | 10dBm±3dB | ||||||||
NR上行噪聲系數 | ≤5dB（近端設備與遠端設備直連） | ||||||||||
上行底噪抬升 | 鏈路衰減20dB以上時：≤3dB | ||||||||||
時延 | ≤100ns | ||||||||||
ACLR | ≤-45dBc @20dBm | ||||||||||
EVM | ≤3.5% @256QAM ≤ 5% @64QAM | ||||||||||
頻率誤差 | ≤±0.01ppm | ||||||||||
雜散發射 | 9KHz～150KHz | ≤-36dBm@1KHz | |||||||||
150KHz～30MHz | ≤-36dBm@10KHz | ||||||||||
30MHz～1GHz | ≤-36dBm@100KHz | ||||||||||
1GHz～12.75GHz | ≤-30dBm@1MHz | ||||||||||
頻譜模板 | 0.05～5.05MHz@100KHz或0MHz ￡Df < 5MHz | ≤-7-(7/5)（⊿f/MHz-0.05)dBm | |||||||||
5.05～10.05MHz@100KHz或5MHz￡Df< min(10MHz，Dfmax) | ≤-14dBm | ||||||||||
10.05～fmax@1MHz或10MHz ￡Df ￡Dfmax | ≤-15dBm | ||||||||||
特殊頻帶內雜散 | 880MHz–915MHz/100 kHz ≤-61dBm | ||||||||||
930MHz–960MHz/100 kHz ≤-57dBm | |||||||||||
1710MHz–1785MHz/100 kHz ≤-61dBm | |||||||||||
1805MHz–1880MHz/100 kHz ≤-47dBm | |||||||||||
1880MHz–1920MHz/1MHz ≤-52dBm | |||||||||||
1920MHz–1980MHz/1MHz ≤-49dBm | |||||||||||
2010MHz–2025MHz/1MHz ≤-52dBm | |||||||||||
2300MHz–2400MHz/1MHz ≤-49dBm | |||||||||||
2496MHz–2690MHz/1MHz ≤-52dBm | |||||||||||
2900MHz–3000MHz/1MHz ≤-52dBm | |||||||||||
上行阻塞 （干擾信號類型：CW） | 干擾信號頻段 | 干擾信號電平 | 增益變化 | EVM惡化 | |||||||
806MHz<f<835MHz | -13dBm | ≤6dB | ≤3% | ||||||||
851MHz<f<880MHz | -13dBm | ≤6dB | ≤3% | ||||||||
885MHz<f<915MHz | -13dBm | ≤6dB | ≤3% | ||||||||
930MHz<f<960MHz | -13dBm | ≤6dB | ≤3% | ||||||||
1710MHz<f<1785MHz | -13dBm | ≤6dB | ≤3% | ||||||||
1805MHz<f<1850MHz | -13dBm | ≤6dB | ≤3% | ||||||||
1850MHz<f<1880MHz | -13dBm | ≤6dB | ≤3% | ||||||||
1880MHz<f<1920MHz | -13dBm | ≤6dB | ≤3% | ||||||||
2010MHz<f<2025MHz | -13dBm | ≤6dB | ≤3% | ||||||||
2110MHz<f<2170MHz | -13dBm | ≤6dB | ≤3% | ||||||||
2320MHz<f<2370MHz | -13dBm | ≤6dB | ≤3% | ||||||||
2515MHz<f<2675MHz | -13dBm | ≤6dB | ≤3% | ||||||||
TDD同步測試 | 下行EVM與上行EVM同時滿足 | ≤5% @64QAM | |||||||||
端口駐波 | 輸入駐波 | ≤1.5 | |||||||||
輸出駐波 | ≤1.5 | ||||||||||
直通路插損 | 820MHz-960MHz | 1735MHz-1880MHz | 1920MHz-1980MHz | 2110MHz-2170MHz | |||||||
≤3.0dB | ≤3.0dB | ≤3.0dB | ≤3.0dB | ||||||||
直通路下行帶內波動 | 820-960MHz | 1735-1880MHz | 1920-1980MHz | 2110-2170MHz | |||||||
≤2dB | ≤2dB | ≤2dB | ≤2dB | ||||||||
直通路上行帶內波動 | 820MHz-960MHz | 1735MHz-1880MHz | 1920MHz-1980MHz | 2110MHz-2170MHz | |||||||
≤2dB | ≤2dB | ≤2dB | ≤2dB | ||||||||
整機功耗 | 近端設備：≤15W（不攜帶遠端設備） 遠端設備：≤6W （下行輸出功率為20dBm時） | ||||||||||
